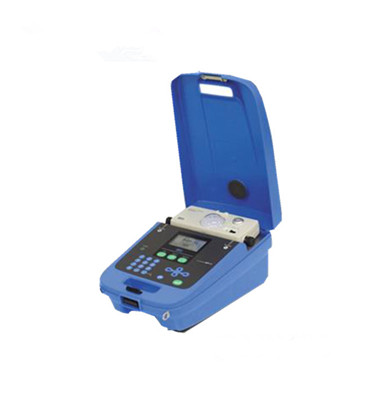

便携式IV测试仪PIV-3
详细介绍:
产品介绍:
便携式IV功率测试仪能够准确测试光伏方阵和组件在野外条件下的开路电压、短路电流、最大功率、最大功率点电压、最大功率点电流和填充因子;
测试光伏组件与方阵在标准条件下(STC)下的开路电压、短路电流、最大功率、最大功率点电压、最大功率点电流、填充因子和转化效率。
便携式组件IV测试仪采用ARM技术进行设计,低功耗电子负载,只需要干电池或蓄电池供电,可脱离220V电网使用。
设备无需配套笔记本电脑,适合野外测试使用。
产品特点:
1. 全自动操作-产品结构轻便、安装简便、操作简单快速,一键式快速操作,遥控控制,节省操作时间,让检测不再繁琐,轻松完成运维工作。
2. 缺陷检测图像清晰、细节完美展现、一目了然。
3. Wifi遥控操作,界面简洁,功能清晰。
产品功能:
1. 可检测组件中的各种缺陷如:裂片、隐裂、破洞、断栅、单片效率不良、短路、印刷不良、黑心片。
2. 可单组件检测、可多组件阵列检测.
产品应用:
光伏电站现场运维检测、电站工程商来料缺陷检测等。
便携式组件功率测试仪 参数规格:
性能指标
|
参数
|
|
电性能
|
电压量测范围
|
10-1000V
|
电流量测范围
|
100mA-30A
|
|
功率
|
10W-18KW
|
|
电压/电流分辨率
|
1/2¹²量程
|
|
数据点
|
400点/IV曲线
|
|
数据存储
|
300组
|
|
测试组件类型:单晶组件,多晶组件,方阵组件 CIS
|
输入
|
主机:PV组件/阵列 (2条连接线)传感器:辐照计或者标准电池及热电偶两条
|
输出
|
USB线1根
|
测试参数
|
I-V曲线、Pm,Isc,FF,Ipm,Vpm,辐照度,温度,STC转换
及I-V曲线的微分
|
尺寸
|
主机:W230*D320*H180mm 传感器:W210*D85*H55mm
|
重量
|
主机:2.5KG 传感器 500G 电池盒 500G 测试线 300G
|
LCD
|
LED屏 128*64 ,无背光
|
主机电源
|
NI-MH可充电电池8个或电源适配器AC adopter(DC12V /1.0A)
|
传感器电源
|
006P电池一个(60mA)或者主机相连时靠主机供电
|
配件
|
PV测试线、电源适配器、电池盒、NI-MH可充电电池、充电器、FG线、
热电偶、模组线、USB线、CD=ROM
|
武汉尚瑞斯致力于光伏检测设备及自动化检测设备的研发与生产。包括:电池片EL测试仪,组件EL检测仪,全自动组件EL测试仪,手动电池组件EL测试仪,便携式IV测试仪,电站便携式组件EL检测仪,便携式组件功率测试仪,全自动电站EL检测小车,等相关产品。
