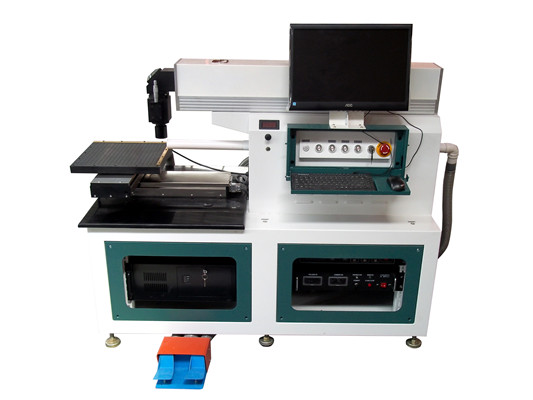

光纤激光划片机

详细介绍:

光纤激光划片机工作原理：

激光划片是利用高能激光束照射在工件表面，使被照射区域局部熔化、气化、从而达到划片的目的。因激光是经专用光学系统聚焦后成为一个非常小的光点，能量密度高，因其加工是非接触式的，对工件本身无机械冲压力，工件不易变形。热影响极小，划精度高，广泛应用于太阳能电池板、薄金属片的切割和划片。

光纤激光划片机主要用于异型太阳能电池片生产、异型电池片改片、太阳能组件改片、金属材料及硅、锗、砷化镓和其他半导体衬底材料划片和切割,可加工太阳能电池片、硅片、陶瓷片、铝箔片和其他金属薄片等。

应用及市场：

1.太阳能行业单晶硅、多晶硅、硅片的划片（切割切片）。

2.太阳能行业单晶硅、多晶硅（cel太阳能行业单晶硅、多晶硅和硅片的划片/切割切片）。

3.电子行业单晶硅和多晶硅硅片的分离切割。

产品介绍:

1.优秀的光束质量切片效果好,碎片率低
武汉尚瑞斯光纤激光划片机光束质量相当优越，为基模（TEMOO）输出，聚焦光斑直径不到20um。发散角是半导体泵浦激光器的1/4。电光转换效率最高达到30％，整机耗电不到800W，是灯泵浦固体激光打标机的1/6，大大节省能耗支出,光束极其稳定,切片整齐,边缘效果好,碎片率低.

2.免维护操作无易损耗件,节省维护时间和费用:
激光器无需进行任何维护，也不用调整或清洁镜片。激光器使用寿命长。激光器通过光缆实现激光距离传输、结构紧凑。散热效果好，无需庞大的水冷系统，只需简单的风冷即可。在一定冲击、震动、较高温度或有灰尘等恶劣的环境下也能正常工作, ,维护及功耗大大降低.

3.进口台达交流伺服工作台系统,运行稳定,速度更快,效率更高
伺服电机是闭环控制（通过编码器反馈等完成），即会实时测定电机的速度；无电刷和换向器，因此工作可靠，对维护和保养要求低；定子绕组散热比较方便；惯量小，易于提高系统的快速性；适应于高速大力矩工作状态；

4.高配置：采用进口新型半导体材料，大大提高电光转换效率。

5.运行稳定：全封闭光路设计，光钎传输，确保激光器长期连续稳定运行，对环境适应能力更强。整机采取国际标准模块化设计，结构合理，安装维护更方便简洁。

6.高效率：低电流、高效率。工作电流小，速度快（达220mm/s）基本做到免维护，无材料损耗，零故障率，运行成本更低。

技术参数:

功率	10/20W
激光波长	1064nm
光束质量	M² <1.8
激光输出功率	10%~100%连续可调
激光输出频率	20KHz~100KHz连续可调
功率稳定性（8h）	<±1%rms
重复定位精度	<0.01mm
电机运行速度	400mm/s(伺服)可选
系统运行环境	WindowsXP
冷却方式	风冷
运行环境温度	15℃~35℃
电力需求	220V/单相/50Hz/<800W

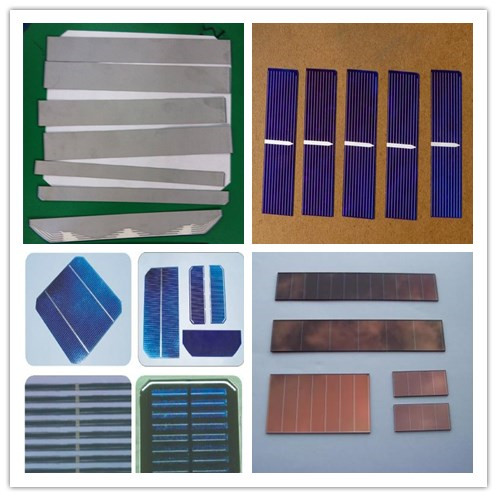

激光划片机样品：
