武汉尚瑞斯光电科技有限公司

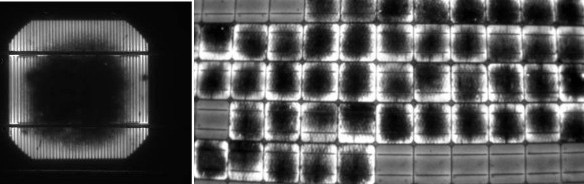

缺陷种类一：黑心片

通过EL照片反映出的黑心片主要形成原因是该区域没有1150红外光发出，故导致红外相片中反映出黑心片的效果图。这种黑心片的形成是由于其中心部位的电阻率偏高。和它硅衬底少数载流子浓度有关。

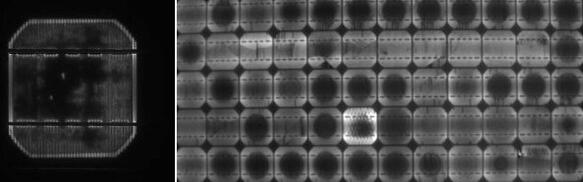

缺陷种类二：黑团片

在生产过程中，由于硅片厂家一再在强调缩短晶体定向凝固时间，熔体潜热释放与热场温度梯度失配，晶体生长速率加快，过大的热应力导致硅片内部位错缺陷。

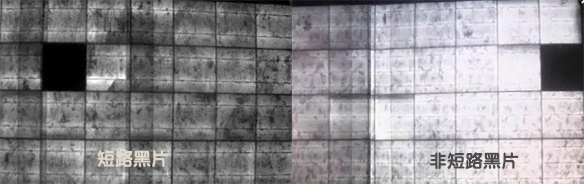

缺陷种类三：短路黑片（非短路黑片）

组件单串焊接过程中造成的短路；组件层压前，混入了低效电池片造成的后果形成的短路黑片；而边缘发亮的黑片我们称之为非短路黑片，它主要是由于硅片使用上错用N型片，造成PN结反，短路的电池片不能对外提供功率，输出功率和IV测试曲线也随之降低。造成整个组件功率和填充因子受影响。

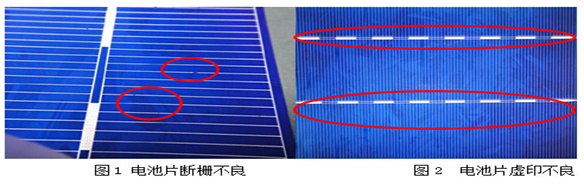

缺陷种类四：断栅片

电池片断栅是太阳能电池片在生产过程中丝网印刷时参数设置不当或丝网印刷质量不过关造成的，轻微的断栅对组件影响不是很大，但是如果断栅严重则会影响到单片电池片的电流从而影响到整个组件的电性能。

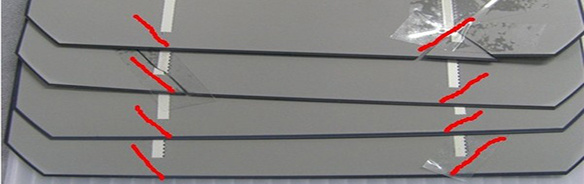

缺陷种类五：隐裂（裂纹片、破片）

形成电池片隐裂的因素有很多。可能是各种类型的外力因素，也有可能是环境以及电池片自身缺陷造成的裂纹甚至破片。因此很难寻求统一规律或得出确定性答案。裂纹片的成像特点是裂纹在EL测试下产生明显的明暗差异的纹路（黑线）。裂纹可能导致的后果是电池片部分毁坏或电流的缺失。

结束语：

通过以上对EL缺陷检测仪的原理分析，以及对太阳能电池片缺陷部分情况的总结，可以看出通过EL成像能快速精准的检测出太阳能电池及组件的隐裂（裂纹）、破片、黑心片、黑团片、黑斑片、履带片、断线、穿孔、边缘过刻、主栅线漏电、副栅线漏电、境界漏电、烧结缺陷、短路黑片、非短路黑片、网格片、过焊片、明暗片、局部断路片、位错、层错、虚焊或过焊等多种情况。武汉尚瑞斯制造生产出了的太阳能产线设备之一的EL缺陷检测仪这一步骤的检测更加助于完善太阳能电池组件生产工艺，从而控制产品自身质量，提高整个组件成品率，最大程度上避免了生产浪费。
