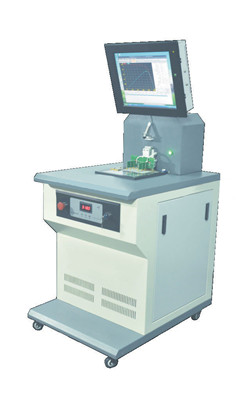

正负电极同面太阳能电池分选测试仪 SCT-D3A
Solar Cell Tester SCT-D3A

详细介绍:

正负电极同面太阳能电池片分选仪专门用于太阳能单晶硅和多晶硅电池片的分选筛选。通过模拟太阳光谱光源,对电池片的相关电参数进行测量,根据测量结果将电池片进行分类。独有的校正装置,输入补偿参数,进行自动/手动温度补偿和光强度补偿,具备自动测温与温度修正功能。主要用于单晶硅和多晶硅太阳能电池的电性能参数的分选和结果记录。
应用领域:
适用于正负电极同面太阳能电池片的电性能参数的测试。

产品特点:太阳能分选测试仪利用氙灯模拟太阳光进行测试。四线测量,14位四通道高速同步采集卡;10项参数显示;测量参数表格图形化显示,温度自动补偿,语音报数语音提示闪动次数提示;连续24 小时工作,使用德国进口氙灯,恒光技术。红外温度探头,互动触摸屏,下打光设计,适用于小型组件测试。
主要技术参数:

型号
SCT-D3A
光源
符合IEC60904-9标准(A级)
光强
700-1200W/M²连续可调
光强不均匀度
≤2%(A级)
辐照度不稳定度(STI)
≤0.5%(A级)
幅照度不均匀度(LTI)
<2%(A级)
测试结果一致性
<0.5%(A级)
单次脉冲宽度
10ms
有效测试面积
200mmx200mm
测量电压
0-0.8V(分辨率1mV)
测量电流
0-20A(分辨率1mA)
测试参数
Isc,Vcc,Pmax,Ipm,Vpm,FF,Eff,Temp,Rs,Rsh
测试间隔时间
3秒/片
数据采集
I-V曲线含5000个数据采集点
使用电源
AC220V/50HZ/2KVA
使用气源
0.5-0.8Mpa
外形尺寸(长x宽x高)
750X600X1440mm
设备重量
100kg

 性能特点:

1.光源

1.1光源采用目前国际流行的脉冲氙灯模拟器光源,用陶瓷腔体反射装置实现高均匀度的模拟太阳光,从而避免了因稳态阳光模拟器带来的温度对测试结果的影响。

1.2德国进口脉冲氙灯,并配有专用的滤光光学组件,确保测试光源的光谱正确,使用寿命长。

1.3先进的精密恒光控制技术,辐照不稳定度:±0.5﹪波动范围。

2.主要部件采用进口件

2.1脉冲氙灯——德国

2.2汽缸——日本

2.3大电容——日本

2.3开关模块——日本

3.设备整机性能优越

3.1、独特技术确保设备性能更稳定,效率更高。

3.2、测试速度快,破损率低。

3.3、连续12小时不间断工作。

3.4、电池测量采用四线连接,确保测量的准确性。

3.5、结构合理,安装维护更方便简洁。

3.6、各系统和部件合理配置,各部分和整机发挥最高效益。

3.7、控制面板人性化设计,操作简单程序化。

4.工作台

4.1、工作台面经过镀金处理,接触电阻小。

4.2、幅面可达250mm×250mm

5.专用控制软件

5.1、根据行业特点专门设计,人机界面友好,操作方便。

5.2、特有的原始波形诊断功能。

5.3、严格按照GB/T6495.9---2006/IEC60904-9:1995标准进行温度补偿。

5.4、有语音报数和语音提示功能,提高的生产效率。

6.适用面广

能适应单晶硅、多晶硅等。
